La soldadura de alta frecuencia (HF) une materiales termoplásticos calentándolos desde el interior con energía electromagnética. En Estados Unidos se suele denominar soldadura por radiofrecuencia (RF), aunque también se oye hablar de soldadura dieléctrica, sellado dieléctrico y termosellado por RF; todos ellos son nombres que designan el mismo proceso. Miller Weldmaster desarrolla tecnología de soldadura por radiofrecuencia (RF) para fabricantes que necesitan uniones herméticas al aire y al agua en PVC, poliuretano y otros plásticos polares.
Esta guía explica cómo funciona la soldadura por alta frecuencia (HF), qué materiales permite soldar, dónde se utiliza, cómo se compara con otros métodos de soldadura de plásticos, la diferencia entre las soldadoras HF de estado sólido y las de tubo, y cómo determinar si la soldadura por radiofrecuencia (RF) es adecuada para su producto.
En esta guía:
- ¿Qué es la soldadura de alta frecuencia (RF)?
- ¿Cómo funciona la soldadura de alta frecuencia?
- ¿Qué materiales se pueden soldar con HF?
- Ventajas de la soldadura por alta frecuencia
- En los casos en que se utiliza la soldadura de alta frecuencia
- Soldadura por alta frecuencia frente a otros métodos de soldadura de plásticos
- ¿Es la soldadura por radiofrecuencia la opción adecuada para tu producto?
- Máquinas de soldadura de alta frecuencia: de estado sólido frente a de tubo
- Consejos para conseguir soldaduras por radiofrecuencia uniformes y seguras
- Miller Weldmaster Máquinas de soldadura por radiofrecuencia
- Preguntas frecuentes
¿Qué es la soldadura de alta frecuencia (RF)?
La soldadura de alta frecuencia (HF) —también denominada soldadura por radiofrecuencia (RF)— es un proceso que utiliza energía electromagnética para unir materiales termoplásticos. A diferencia de los métodos de soldadura térmica, que aplican calor desde el exterior, la soldadura HF calienta el material desde el interior. Un campo eléctrico de alta frecuencia hace que las moléculas polares (dipolares) del material giren de un lado a otro, y esa fricción molecular genera el calor que ablanda y fusiona las capas. Nuestra entrada del glosario sobre radiofrecuencia explica estos términos con más detalle.
Dado que el calor se genera en el interior del material, no hay llama abierta, ni aire caliente, ni adhesivos ni disolventes: solo una combinación precisa de tiempo, presión y energía de radiofrecuencia. El resultado es una unión uniforme, hermética e impermeable, apenas visible y, a menudo, tan resistente o más que el material circundante.
¿Cómo funciona la soldadura de alta frecuencia (RF)?
Todas las máquinas de soldadura por radiofrecuencia funcionan según el mismo principio: un generador produce energía de alta frecuencia y un electrodo (también denominado matriz, herramienta o barra) la transmite a la zona que se va a soldar. El proceso consta de cinco pasos:
- Coloca los materiales: se colocan dos o más capas de termoplástico entre el electrodo superior y la placa inferior en la zona de soldadura.
- Aplicación del campo electromagnético: Se aplica un campo de alta frecuencia —normalmente de 27,12 MHz— entre los electrodos.
- Agitación molecular y calentamiento: las moléculas polares del material vibran, lo que calienta el material desde dentro hacia fuera.
- Aplicar presión: la presión mantiene las capas en estrecho contacto mientras el material se ablanda, de modo que se fusionan en una sola.
- Enfriamiento y sellado: La energía se desconecta y la soldadura se enfría bajo presión, formando un sellado resistente y limpio. El control de la presión, el tiempo de soldadura y el tiempo de enfriamiento es lo que hace que cada soldadura sea uniforme y repetible.
¿Quieres verlo en acción? Echa un vistazo a esta breve animación sobre la soldadura por radiofrecuencia.
¿Qué materiales se pueden soldar con HF?
| Material | ¿Se puede soldar por radiofrecuencia? | Notas |
| PVC (vinilo) | Sí | El material que más se suele soldar por radiofrecuencia, gracias a su elevada polaridad. |
| PU (poliuretano) y TPU | Sí | Ideal para hinchables y aplicaciones impermeables. |
| EVA | Sí | Se utiliza en productos médicos y de consumo flexibles. |
| PET-G | Sí | Se utiliza en aplicaciones médicas y de envasado transparente. |
| Polipropileno (PP) | No | No polar; requiere otro método, como la soldadura por aire caliente o por cuña caliente. |
| Polietileno (PE) | No | No polar; requiere otro método de soldadura. |
| Nylon | No | No responde al campo de radiofrecuencia. |
Solo los termoplásticos polares pueden soldarse con HF, ya que el proceso se basa en los dipolos moleculares para generar calor. Los plásticos no polares, como el polietileno y el polipropileno, no reaccionan al campo, por lo que para unirlos se necesita un método de soldadura diferente. Dentro de la familia de materiales adecuada, la soldadura por radiofrecuencia permite trabajar con materiales gruesos o finos, tejidos reforzados o láminas, así como con superficies lisas, de color o estampadas.
El PVC es, con diferencia, la opción más habitual; echa un vistazo a nuestras máquinas de soldadura de PVC para lonas, pancartas, fundas y revestimientos.
El poliuretano y el TPU ocupan un cercano segundo puesto, sobre todo en el caso de los productos hinchables y los productos médicos. Obtén más información sobre la soldadura de tejidos de poliuretano.
Por qué es importante la compatibilidad de materiales
Elegir el material adecuado garantiza la resistencia de la soldadura, la durabilidad y el cumplimiento de la normativa. En los sectores médico, de equipamiento para actividades al aire libre y de embalaje industrial, la compatibilidad de los materiales puede afectar a la seguridad y al rendimiento. ¿No estás seguro de si tu material se puede soldar? Envíanos una muestra: la probaremos en nuestras máquinas para asegurarnos de que se suelda correctamente.
Ventajas de la soldadura de alta frecuencia
- Uniones resistentes: uniones herméticas y estancas que suelen ser más resistentes que el material original.
- Resultados uniformes: soldaduras fiables y repetibles en todas las series de producción, lo que además simplifica el control de calidad.
- Unión precisa: bordes limpios y uniones precisas, incluso en formas y curvas complejas.
- Soldadura multicapa: suelda varias capas a la vez, mientras que muchos otros métodos solo pueden soldar dos.
- Costuras que se pueden volver a soldar: Las costuras se pueden volver a soldar para reforzarlas o corregir errores, algo que no se puede hacer con la costura.
- Formas personalizadas: Los troqueles especializados permiten crear formas y sellos únicos para productos personalizados.
- Producción rápida: los tiempos de ciclo cortos se adaptan a la fabricación a gran escala.
- Distorsión mínima: el calentamiento localizado evita que se dañe el material circundante, sin que se produzcan quemaduras ni marcas de calor en la superficie.
- Eficiencia energética: La máquina se calienta y se enfría en cuestión de segundos y consume menos energía que otras tecnologías.
- Proceso limpio: sin adhesivos, disolventes ni subproductos.
- Cumplimiento normativo: Facilita el cumplimiento de la normativa del sector (FDA, ASTM, ISO).
- Preparado para la automatización: se integra fácilmente con sistemas digitales y robóticos para la producción a gran escala.
Ámbitos de aplicación de la soldadura de alta frecuencia
- Sector médico y farmacéutico: bolsas de sangre, bolsas para suero y otros líquidos, manguitos de tensiómetro, depósitos de líquidos, paños quirúrgicos y ropa desechable, en los que es fundamental que las costuras sean estériles y herméticas.
- Productos hinchables: balsas, refugios de emergencia, colchones hinchables, castillos hinchables y chalecos salvavidas que deben mantener el aire a presión. Consulte nuestras soluciones de soldadura para productos hinchables.
- Láminas para piscinas y sistemas de contención de agua: láminas para piscinas, láminas para estanques, láminas de contención selladas por radiofrecuencia y depósitos de agua que requieren juntas totalmente impermeables.
- Equipos y fundas de protección: trajes de protección contra sustancias peligrosas, EPI industrial, refugios militares y fundas protectoras con costuras herméticas que actúan como barrera.
- Sector de la automoción y aeroespacial: revestimientos interiores, paneles de las puertas, airbags, dispositivos de flotación y juntas de seguridad.
- Estructuras tensadas, carpas y lonas: estructuras tensadas de gran formato, carpas, lonas, toldos y geomembranas, que a menudo se sueldan con una máquina de soldadura por radiofrecuencia de gran formato.
- Productos industriales y de consumo: puertas enrollables de alta velocidad, barreras flotantes para derrames de petróleo, vallas publicitarias, productos para la manipulación de materiales, embalajes industriales y equipamiento impermeable.
Por qué la soldadura HF destaca en estas áreas
- Un sellado limpio y estéril evita la contaminación en los productos médicos, y la soldadura por HF sella bien las láminas finas y los films.
- La elevada resistencia de las costuras permite soportar la presión, la tensión y el desgaste, y se pueden soldar varias capas a la vez para crear productos complejos con varias capas.
- Sus ciclos rápidos y repetibles lo convierten en la solución ideal para la producción en serie de bienes de consumo e industriales.
Soldadura HF frente a otros métodos de soldadura de plásticos
| Característica | Soldadura por alta frecuencia (RF) | Soldadura por aire caliente | Soldadura por ultrasonidos |
| Método de calentamiento | Electromagnético (interno) | Aire caliente exterior | Vibración de alta frecuencia |
| Compatibilidad de materiales | Termoplásticos polares | Una gama más amplia, que incluye PE y PP | Solo plásticos finos |
| Velocidad | Rápido | Moderado | Muy rápido |
| Resistencia de la costura | Alta | Moderado a alto | Moderado |
| Integración de la automatización | Excelente | Bien | Bien |
En qué se diferencian los demás métodos de soldadura de tejidos:
- La soldadura por aire caliente consiste en soplar aire caliente entre las capas mientras la presión las une. Es adecuada para materiales más finos y flexibles, uniones de uso general y reparaciones sobre el terreno.
- La soldadura con cuña caliente consiste en utilizar una cuña calentada entre capas superpuestas. Funciona bien con materiales gruesos o recubiertos y con costuras largas y rectas.
- La soldadura por impulsos utiliza breves impulsos de corriente eléctrica para calentar y fusionar el material. Es especialmente adecuada para películas delicadas y sensibles al calor.
- La soldadura por ultrasonidos utiliza vibraciones mecánicas. Es la más adecuada para piezas pequeñas, rígidas o delgadas, mientras que la soldadura por radiofrecuencia resulta más adecuada para uniones más grandes y herméticas, así como para materiales más gruesos.
Para ver una comparación detallada de los dos métodos más habituales para soldar tejidos, lee nuestro artículo sobre la soldadura por aire caliente frente a la soldadura por radiofrecuencia.
Cuándo elegir la soldadura HF
Si te preguntas: «¿Es la soldadura por alta frecuencia mejor que la soldadura por aire caliente para las lonas de PVC?», la respuesta breve es sí, sobre todo cuando se requieren uniones herméticas, una gran resistencia y un acabado estético impecable. La soldadura por alta frecuencia resulta especialmente eficaz para el PVC debido a su estructura molecular polar. La soldadura por alta frecuencia es la opción preferida para materiales polares, series de gran volumen e industrias con requisitos de cumplimiento normativo estrictos. Para una mayor compatibilidad con los materiales y para reparaciones sobre el terreno, el aire caliente puede ser la mejor opción.
¿Es la soldadura por radiofrecuencia la opción adecuada para tu producto?
Utiliza estas preguntas para decidir si la soldadura por radiofrecuencia —o cualquier otro método— se adapta a tu producción:
- Tipo y grosor del material: La soldadura por radiofrecuencia (RF) requiere materiales polares, como PVC, PU, TPU, EVA o PET-G. Los materiales más gruesos o recubiertos son adecuados para la soldadura por RF o con cuña caliente; las películas finas o sensibles al calor pueden ser adecuadas para la soldadura por impulsos o con aire caliente.
- Forma del producto: Los productos planos, como pancartas y fundas, se adaptan bien a la soldadura por aire caliente y por cuña caliente. Los productos tridimensionales o tubulares —hinchables, cámaras de aire, conductos— se benefician de la soldadura por radiofrecuencia.
- Requisitos de las uniones: Si las uniones deben ser herméticas al aire o al agua, o bien presentar un aspecto limpio y profesional, la soldadura por radiofrecuencia y la soldadura por impulso ofrecen los resultados más limpios.
- Volumen de producción: Los trabajos de bajo volumen o a medida pueden realizarse en máquinas manuales; la producción de gran volumen se beneficia de las líneas automatizadas de soldadura por radiofrecuencia.
- Capacitación del operador: Las máquinas modernas de radiofrecuencia cuentan con controles intuitivos que reducen el tiempo de formación, aunque la formación del operador sigue siendo importante para obtener resultados uniformes.
- Presupuesto y retorno de la inversión: No te limites al precio de compra; ten en cuenta también la vida útil de la máquina, el consumo energético, el mantenimiento y el rendimiento. En muchos casos, una soldadora por radiofrecuencia de gama alta acaba amortizándose con el tiempo gracias al aumento de la productividad y la reducción de residuos.
La forma más segura de saberlo es someter el material a pruebas. Nuestro equipo ofrece pruebas gratuitas del material para confirmar que este se suelde correctamente antes de que realices la inversión.
Máquinas de soldadura de alta frecuencia: de estado sólido frente a de tubo
Todas las máquinas de soldadura de alta frecuencia cuentan con un generador que produce la energía de radiofrecuencia. Existen dos tipos principales, y la elección de la más adecuada depende del material, la escala de producción y los requisitos de precisión.
Soldadoras de radiofrecuencia tradicionales (basadas en tubos)
Las soldadoras de radiofrecuencia tradicionales han sido los pilares de la industria durante décadas. Utilizan osciladores de válvulas para generar energía de alta frecuencia y son potentes y fiables para la soldadura a gran escala, pero requieren un mantenimiento continuo y técnicos cualificados para seguir funcionando correctamente.
- Ventajas: Gran potencia para piezas de gran tamaño, fiabilidad contrastada y menor coste inicial.
- Inconvenientes: sustitución frecuente de los tubos, tiempos de calentamiento más largos, mayor consumo de energía y más tiempo de inactividad.
Soldadoras de radiofrecuencia de estado sólido
Las soldadoras de radiofrecuencia de estado sólido sustituyen los tubos por amplificadores semiconductores. Esto permite tiempos de respuesta más rápidos, un control de frecuencia más preciso y una eficiencia energética mucho mayor, ya que consumen hasta un 50 % menos de energía que los sistemas basados en tubos. La salida de frecuencia estable produce soldaduras uniformes en todo momento, el mayor control reduce la formación de arcos eléctricos y no es necesario ajustar la frecuencia manualmente. Los costes iniciales pueden ser más elevados, pero los costes de funcionamiento y mantenimiento son menores.
| Característica | RF de estado sólido | RF tradicional (de tubo) |
| Estabilidad de frecuencia | Excelente | Moderado |
| Uniformidad de la soldadura | Alta | Variable |
| Tiempo de inactividad | Mínimo | Superior (sustitución del tubo) |
| Necesidades de mantenimiento | Bajo | Alta |
¿Cuál deberías elegir?
- Opte por la tecnología de radiofrecuencia de estado sólido para la soldadura de dispositivos médicos que requiera una validación rigurosa y uniones limpias, para fabricantes que presten especial atención al consumo energético y para líneas de gran volumen centradas en el tiempo de actividad y la uniformidad.
- Opta por la tecnología RF tradicional para trabajos de gran formato, como carpas, lonas y geomembranas; para talleres que ya cuenten con equipos basados en tubos; y para materiales de alta resistencia que requieran la máxima potencia de salida.
Miller WeldmasterLa gama de soldadoras de radiofrecuencia «RFlex » está diseñada para ser compatible tanto con las tecnologías de soldadura de alta frecuencia tradicionales como con las de estado sólido, y cuenta con supresión de arco, salida estable e interfaces de control digital.
Innovaciones y automatización en la soldadura por alta frecuencia
Equipos más inteligentes y control de las costuras
Los soldadores HF modernos ofrecen:
- Controles digitales para ajustes repetibles
- Supervisión y diagnóstico en tiempo real, con sensores que controlan los parámetros clave para mantener la uniformidad de las costuras
- Integración del IoT para el mantenimiento predictivo y el control de calidad
- Ajustes rápidos para nuevos materiales o diseños sin grandes retrasos
La automatización reduce los errores humanos, minimiza los desperdicios derivados de costuras defectuosas y se adapta fácilmente tanto a lotes pequeños como a la producción a gran escala.
Sostenibilidad y eficiencia de los materiales
La soldadura de alta frecuencia contribuye a una fabricación más ecológica:
- Reducción al mínimo de los residuos de chatarra mediante una soldadura precisa
- Utilizar electricidad limpia en lugar de la calefacción con combustibles fósiles
- Compatible con materiales reciclables como el PVC y el PU
- Se elimina la necesidad de utilizar adhesivos o disolventes
Consejos para conseguir soldaduras por radiofrecuencia uniformes y seguras
- Adapta los ajustes al material: los materiales más gruesos pueden requerir tiempos de soldadura más largos o una potencia mayor. Realiza soldaduras de prueba para ajustar con precisión los parámetros antes de iniciar la producción a gran escala.
- Controla el ciclo de soldadura: mantén constantes el tiempo de soldadura (tiempo de permanencia), la presión, el tiempo de enfriamiento y la anchura de solapamiento.
- Mantén los electrodos calibrados y limpios: los electrodos calibrados distribuyen la presión y la energía de manera uniforme, y las herramientas limpias ayudan a evitar la formación de arcos eléctricos.
- Sujeta el material: Asegúrate de que el material circundante esté bien sujeto, sobre todo en el caso de materiales más gruesos.
- Ten en cuenta los problemas más habituales: el sobrecalentamiento provoca deformaciones, una presión incorrecta da lugar a costuras irregulares y los materiales incompatibles no se unen.
- Documenta el proceso: los procedimientos escritos (SOP) garantizan que los resultados sean reproducibles independientemente del operario y del turno.
- La seguridad es lo primero: utiliza protecciones para las máquinas, procedimientos de bloqueo y señalización, blindajes y puesta a tierra, y ofrece a los operarios formación práctica.
- Mantenimiento de la máquina: Revisa periódicamente los electrodos, las placas de troquel y el cableado; sustituye las piezas sujetas a desgaste antes de que afecten a la calidad y mantén actualizado el software de la máquina.
Para solucionar defectos específicos de soldadura, consulta nuestra guía de resolución de problemas de soldadura por radiofrecuencia.
Miller Weldmaster Máquinas de soldadura por radiofrecuencia
Miller Weldmaster Lleva más de 50 años diseñando máquinas de soldadura fabricadas en Estados Unidos. Para incorporar la radiofrecuencia a sus tecnologías de aire caliente, cuña caliente e impulso, Miller Weldmaster se ha asociado con Zemat Technology Group —que ha vendido más de 6.500 máquinas de RF en más de 75 países— para desarrollar conjuntamente una gama de soldadoras de RF fijas, móviles y a medida:

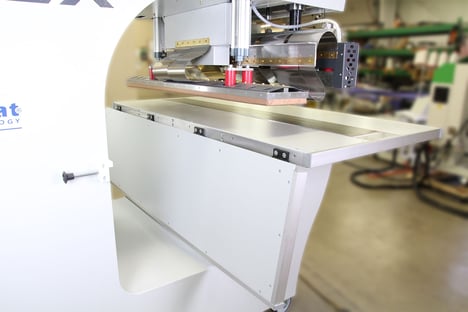

- RFlex: Una soldadora de radiofrecuencia fija diseñada para ofrecer versatilidad, rendimiento y seguridad. Produce soldaduras resistentes, uniformes e impermeables con juntas prácticamente invisibles —incluso en varias capas—, con controles mediante pantalla táctil, ajustes programables para una configuración rápida y brazos de soldadura de precisión para formas estrechas o complejas.
- RFlex Travel: Una soldadora por radiofrecuencia con cabezal móvil para estructuras tensadas de gran formato, lonas, geomembranas y carpas. Con una mesa de trabajo opcional con sistema de vacío de hasta 100 metros de longitud y guías láser, basta con colocar el tejido, fijarlo con vacío y dejar que el cabezal haga su trabajo.
- RFlex Prensa: Una soldadora por radiofrecuencia compacta y de precisión.
- Máquinas de RF a medida: Nuestros ingenieros diseñan máquinas de soldadura por RF a medida para los sectores del embalaje, la automoción, el sector médico y otras aplicaciones especializadas, incluyendo electrodos a medida, automatización y controles avanzados.
Nuestro equipo te acompaña de principio a fin, con ensayos de materiales gratuitos, asesoramiento para elegir la máquina más adecuada, así como formación, asistencia técnica y mantenimiento tras la instalación.
- Solicita una demostración
- Envíanos una muestra del material
- Habla con un experto en soldadura por radiofrecuencia
