Soldadura por cuña caliente es un proceso de unión de termoplásticos que utiliza una cuña metálica calentada que se inserta entre dos capas de material superpuestas. A medida que la cuña conduce el calor a las superficies, unos rodillos de presión siguen inmediatamente para presionar los materiales ablandados entre sí, formando una costura soldada permanente. La soldadura por cuña caliente es un método que une materiales termoplásticos utilizando técnicas avanzadas de unión térmica, lo que da como resultado uniones tan resistentes o más que los materiales de base.
A diferencia de la soldadura por aire caliente, el proceso utiliza el contacto directo entre los metales en lugar de un flujo de aire caliente, y a diferencia de la soldadura por radiofrecuencia , se basa exclusivamente en la conducción térmica en lugar de en la energía electromagnética. La cuña funde con precisión las superficies internas de los materiales sin alterar las capas externas. La soldadura por cuña caliente es especialmente adecuada para aplicaciones que requieren sellados herméticos al agua o al aire, como depósitos y pancartas, y crea sellados herméticos.
En la práctica, esto da como resultado uniones rápidas y rectas que pueden crearse tanto en entornos de producción industrial como directamente sobre el terreno, lo que convierte a la soldadura por cuña caliente en una de las tecnologías más fiables para la fabricación de termoplásticos de gran formato. El proceso es conocido por su eficiencia y la calidad de la soldadura, lo que permite crear uniones duraderas, uniformes y fiables. La soldadura por cuña caliente es una opción muy utilizada para el sellado duradero de plásticos, materiales sintéticos, nailon y materiales recubiertos, y elimina posibles puntos de fallo al producir uniones sólidas en lugar de los puntos de perforación que crean los métodos de costura tradicionales. El proceso es eficaz para crear sellos resistentes, estancos al agua y herméticos para una gran variedad de materiales, incluidos los plásticos y los sintéticos.
Datos clave sobre la tecnología de soldadura por cuña caliente
- Velocidades de soldadura en producción: Los sistemas de soldadura por cuña caliente pueden producir cordones a velocidades que van desde varios metros por minuto hasta un rendimiento a escala de producción, dependiendo del espesor del material y de la configuración de la máquina.
- No se necesita aire comprimido: Dado que el calor se transmite a través del el contacto directo con el metal, el proceso elimina la necesidad de sistemas de aire comprimido.
- Sin generadores externos: Las soldadoras de cuña caliente funcionan con corriente eléctrica estándar, lo que simplifica la instalación tanto en entornos de fábrica como sobre el terreno.
- Funcionamiento casi silencioso: Al no utilizar un flujo de aire a alta velocidad, los sistemas de cuña caliente funcionan de forma silenciosa en comparación con los equipos de soldadura por aire caliente, lo que mejora la comodidad del operario y reduce el ruido en las instalaciones de producción.
- Suministro constante de calor: El calor por conducción directa minimiza las variaciones ambientales, como el viento, el flujo de aire o las fluctuaciones de temperatura.
Cómo funciona la soldadura por cuña caliente
La soldadura por cuña caliente se basa en dos acciones mecánicas independientes que se producen de forma secuencial. Como técnica de soldadura, se basa en una cuña calentada y colocada con precisión en el punto de soldadura para crear uniones resistentes y sin costuras. En primer lugar, una cuña metálica calentada funde las superficies internas de los materiales termoplásticos superpuestos. Inmediatamente después, unos rodillos de presión comprimen las capas ablandadas entre sí, creando una unión permanente.
Es fundamental diferenciar estas dos acciones. La función de la cuña es preparación térmica, mientras que los rodillos se encargan de la formación de la costura propiamente dicha. La precisión de la tecnología de cuña caliente garantiza una calidad constante en todas las tiradas de producción, lo que reduce la variabilidad que suele observarse en las operaciones de costura manual.
Dado que el calor se transmite mediante contacto directo con el metal, en lugar de a través del flujo de aire, el proceso se ve mucho menos afectado por variables ambientales como el viento o las turbulencias del aire. Sin embargo, la soldadura por cuña caliente funciona mejor en juntas largas y rectas, y no es la opción ideal para geometrías tridimensionales complejas o trayectorias de soldadura con curvas intrincadas.
El papel de la cuña calefactada: contacto directo frente a flujo de aire
La cuña calefactada transmite la energía térmica directamente a las superficies de contacto de los materiales. Para garantizar una aplicación controlada del calor y una calidad uniforme de la junta, la cuña calefactada debe colocarse con precisión en el punto de soldadura, es decir, en el lugar exacto donde se aplican la temperatura y la presión para crear una soldadura resistente y uniforme. Es importante destacar que la cuña fundirá las capas internas sin tocar la cara exterior de ninguna de las chapas, conservando así el aspecto de la superficie.
En la soldadura por cuña caliente, la estabilidad de la temperatura es más importante que el pico de calor. Mantener una temperatura constante en la cuña garantiza una calidad uniforme de la junta a lo largo de tramos de soldadura largos.
Dado que no interviene ningún flujo de aire, el proceso resulta especialmente eficaz con películas finas y materiales ligeros. Durante la soldadura no se producen turbulencias, vibraciones ni alteraciones de la superficie.
Rodillos de presión y formación de la costura: donde se produce realmente la unión
Mientras la cuña funde el material, los los rodillos de presión se encargan de formar la soldadura. Las ruedas de presión y los rodillos de sujeción son componentes esenciales del proceso de soldadura, ya que aplican una presión precisa para crear sellados herméticos durante la soldadura con cuña caliente.
La presión de los rodillos comprime las capas de termoplástico ablandadas a medida que la máquina avanza. La calidad final de la junta depende de la relación entre:
- Presión del rodillo
- Velocidad de desplazamiento
- Espesor del material
Esta etapa de presión constituye la variable de configuración con mayor influencia en la soldadura por cuña caliente. La mayoría de los fallos en las juntas se deben a ajustes inadecuados de la presión de los rodillos, más que a una temperatura incorrecta.
¿Qué materiales se pueden soldar con cuña caliente?
La soldadura por cuña caliente se utiliza habitualmente con tejidos recubiertos, en particular:
- Tejidos de poliéster recubiertos de PVC
- Tejidos recubiertos de TPU
La tecnología de soldadura por cuña caliente ofrece excelentes resultados con muchos tipos de materiales, entre ellos las geomembranas termoplásticas, HDPE, LDPE, PVC, plásticos recubiertos y otros materiales recubiertos con revestimientos termoplásticos. Estos materiales son especialmente adecuados para crear uniones resistentes, duraderas y herméticas en aplicaciones que requieren juntas estancas al aire y al agua.
Estos tejidos recubiertos se utilizan ampliamente en sectores como el de las tiendas de campaña, las lonas, las cubiertas industriales y revestimientos de geomembranas.
Las máquinas de soldadura por cuña caliente son compatibles con materiales termofusibles y pueden trabajar con una amplia gama de tipos y espesores de materiales. El proceso también es apto para láminas y películas termoplásticas, incluidas las geomembranas más gruesas utilizadas en aplicaciones de contención. A medida que aumenta el espesor, deben ajustarse parámetros de la máquina como la temperatura de la cuña, la velocidad y la presión de los rodillos.
Una limitación evidente es los geotextiles no tejidos. Aunque es posible realizar una fijación temporal, la soldadura en caliente con cuña no permite crear uniones estructurales permanentes en materiales no tejidos. En esos casos, son más adecuados métodos de unión alternativos, como la costura o los sistemas adhesivos , resultan más adecuados.
Soldadura con cuña caliente frente a soldadura por aire caliente frente a soldadura por radiofrecuencia
Tanto la soldadura con cuña caliente como la soldadura por aire caliente pertenecen a la categoría de la soldadura térmica, pero se diferencian en la forma en que se aplica el calor.
La soldadura por aire caliente utiliza un flujo de aire calentado a presión, lo que la hace más flexible para curvas y geometrías complejas. La soldadura por cuña caliente utiliza el contacto directo con el metal, lo que produce un calentamiento más estable y mayores velocidades de soldadura en las uniones rectas.
La soldadura por radiofrecuencia es otra técnica utilizada para unir termoplásticos. Utiliza energía electromagnética para excitar las moléculas polares del material, en lugar de fuentes de calor externas. Mientras que la soldadura por RF es adecuada para crear patrones complejos y uniones selectivas en materiales como el PVC y los poliuretanos, la soldadura por cuña caliente suele ofrecer una solución más rentable para juntas lineales y materiales de gran formato.
Debido a estas diferencias, muchas plantas de producción utilizan la soldadura por cuña caliente junto con la soldadura por radiofrecuencia, utilizando cada proceso para las aplicaciones en las que ofrece mejores resultados. Comprender las ventajas y limitaciones de las diferentes técnicas de soldadura es fundamental para seleccionar la solución óptima para aplicaciones específicas.

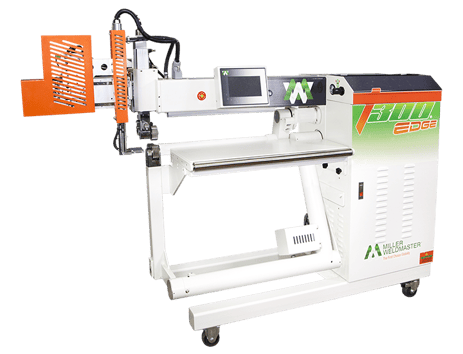

Cómo se configuran las máquinas de soldadura por cuña Miller Weldmaster
Las máquinas de soldadura por cuña caliente no son un producto universal: se configuran en función de la aplicación, el material y el entorno de producción específicos. Para los fabricantes que trabajan en la fabricación de geomembranas, sistemas de contención o termoplásticos de gran formato, la configuración influye directamente en la calidad de las uniones, la uniformidad y el rendimiento.
Miller Weldmaster sus sistemas de cuña caliente en torno a un conjunto básico de elementos configurables: cómo se forma la junta (configuración de la guía), cómo se aplican el calor y la presión (ajuste de la cuña y el rodillo) y cómo se controla el proceso (interfaz del operador y parámetros almacenados). Estas configuraciones permiten a los fabricantes ajustar la combinación exacta de calor, presión y velocidad necesaria para producir juntas uniformes y de alta resistencia en distintos materiales y espesores.
Configuración de vía única frente a configuración de doble vía
Las máquinas de soldadura por cuña caliente pueden configurarse para producir una sola costura (una sola vía) o costuras paralelas (dos vías), dependiendo de la aplicación.
La configuración de una sola vía produce una soldadura continua y se utiliza habitualmente en aplicaciones de confección estándar, como pancartas, fundas y textiles industriales.
La configuración de doble vía crea dos soldaduras paralelas con un canal entre ellas, lo cual es fundamental para aplicaciones con geomembranas y de contención en las que se requiere la comprobación de las juntas.
Los sistemas de doble vía resultan especialmente útiles en aplicaciones de ingeniería medioambiental y civil, ya que permiten realizar pruebas de canalización de aire, es decir, verificar la integridad de las juntas tras la soldadura. Esta configuración es ideal para aplicaciones en las que la prevención de fugas y el cumplimiento de las normas son imprescindibles.
Desde el punto de vista del comprador, esta es una de las decisiones de configuración más importantes, ya que está directamente relacionada con los requisitos del producto, las normas reglamentarias y los procesos de control de calidad.
Opciones de cuñas y rodillos
La interacción entre la cuña calefactada y los rodillos de presión es lo que, en última instancia, determina la calidad de la soldadura. Miller Weldmaster permiten ajustar ambos componentes para adaptarlos al tipo de material, el espesor y la aplicación.
El diseño de la cuña y su alineación determinan cómo se aplica el calor al material. La cuña debe colocarse con precisión en el punto de soldadura y alinearse con los rodillos para garantizar una transferencia de calor uniforme.
El tipo de rodillo (de goma o de acero) influye en la aplicación de la presión y el contacto con la superficie, ya que los distintos materiales requieren diferentes niveles de compresión y adherencia.
Los ajustes de presión son regulables para controlar la fuerza con la que se unen los materiales, lo que influye directamente en la resistencia y la uniformidad de la unión.
Dado que la soldadura por cuña caliente se basa en la combinación de calor, presión y velocidad, estos componentes deben funcionar conjuntamente como un sistema. Pequeños ajustes en la posición de la cuña o en la presión de los rodillos pueden afectar significativamente a los resultados de la soldadura, por lo que la configurabilidad de la máquina es fundamental para una producción repetible.
Sistema de control y almacenamiento de parámetros
Las máquinas modernas de soldadura por cuña caliente se basan en sistemas de control precisos que permiten a los operarios gestionar y reproducir las condiciones óptimas de soldadura.
Los sistemas de control de temperatura regulan el calor de la cuña en tiempo real para adaptarse a las necesidades del material.
Los controles de velocidad y presión permiten a los operarios ajustar con precisión los parámetros de producción en función del grosor del material y de la resistencia de soldadura deseada.
El almacenamiento de parámetros (recetas) permite a los operadores guardar y recuperar ajustes para materiales o trabajos específicos, lo que reduce el tiempo de configuración y la variabilidad en el trabajo del operador.
Este nivel de control es lo que permite una soldadura uniforme y de calidad industrial. En lugar de depender de la intuición del operario, los fabricantes pueden estandarizar su proceso, garantizando así que cada junta cumpla los mismos criterios de rendimiento independientemente de los turnos, los operarios y las series de producción.
Para los compradores que evalúan equipos, el grado de sofisticación del sistema de control suele marcar la diferencia entre una máquina capaz de realizar una soldadura y otra capaz de hacerlo de forma constante y a gran escala.
Cómo elegir la máquina de soldadura por cuña caliente adecuada
La forma más rápida de reducir las opciones de máquinas es respondiendo a dos preguntas: ¿Se va a soldar in situ o en una fábrica? ¿Requiere la aplicación pruebas de integridad de la junta?
La calidad y la eficiencia de la soldadura son factores fundamentales a la hora de elegir la máquina de soldadura por cuña caliente adecuada, especialmente para aplicaciones que requieren uniones resistentes, duraderas y uniformes.
Estas dos variables descartan la mayoría de las configuraciones de las máquinas antes de evaluar las características detalladas.
Para lograr una calidad y una eficiencia óptimas en la soldadura, es fundamental que los operarios reciban una formación adecuada y comprendan el comportamiento de los materiales, la gestión de la temperatura y las técnicas de control de calidad. También es necesario realizar un mantenimiento preventivo periódico de los elementos calefactores, los sistemas de presión y los mecanismos de accionamiento para mantener la precisión y evitar costosos tiempos de inactividad. El establecimiento de programas de formación exhaustivos y de planes de mantenimiento preventivo es un factor crítico para el éxito a la hora de implementar la tecnología de soldadura por cuña caliente.
Paso 1: Identificar el tipo y el grosor del material
Los materiales termoplásticos que parecen idénticos sobre el papel pueden soldarse de forma diferente en la práctica. El peso del recubrimiento, el espesor y la formulación del proveedor pueden influir en el comportamiento de la soldadura. Es fundamental conocer los tipos específicos de materiales, incluidos los materiales recubiertos y los recubrimientos termoplásticos, para seleccionar la máquina de soldadura por cuña caliente y los parámetros adecuados.
Por este motivo, es necesario realizar soldaduras de prueba antes de seleccionar los parámetros finales de la máquina o el equipo.
Paso 2: traza la geometría de la costura
La soldadura por cuña caliente ofrece mejores resultados en costuras rectas largas e ininterrumpidas.
Si un producto requiere tanto uniones rectas como una geometría compleja, los fabricantes suelen dividir el proceso, utilizando la soldadura por cuña caliente para las secciones rectas y otra tecnología para las trayectorias de soldadura más detalladas.
Paso 3: Definir el entorno de producción
Este paso es binario.
- El montaje sobre el terreno en superficies irregulares requiere máquinas portátiles o móviles. Las máquinas de soldadura por cuña caliente son ideales para aplicaciones sobre el terreno gracias a su portabilidad y eficiencia en diversos entornos.
- La producción controlada en fábrica permite el uso de equipos fijos automatizados
El entorno determina la configuración; no se trata simplemente de una preferencia del usuario.
Paso 4: Establecer los requisitos de volumen y velocidad
La planificación de la producción debería partir de un único indicador: metros de costura terminada por turno.
La eficiencia en la producción de costuras es un factor clave a la hora de determinar el tamaño y la configuración adecuados de la máquina, ya que influye directamente en el rendimiento y en la utilización de los recursos.
A continuación, ese número debe correlacionarse con la velocidad de funcionamiento real, no con su velocidad nominal máxima.
La capacidad de los equipos debe dimensionarse en función de la demanda de producción prevista para los próximos 18 a 24 meses, y no solo en función de la capacidad actual.
Paso 5: Determinar los requisitos de control de calidad
Aplicaciones relacionadas con geomembranas, revestimientos de contención o infraestructuras reguladas a menudo requieren una verificación de la integridad de las juntas.
En estos casos, la soldadura de doble vía es el punto de partida, no una mejora opcional.
Las máquinas deben seleccionarse en primer lugar en función de su capacidad para producir canales de prueba presurizables y, a continuación, optimizarse en cuanto a velocidad de producción y configuración.
Cuándo falla la soldadura por cuña caliente, y cómo evitarlo
La mayoría de los fallos en la soldadura por cuña caliente se deben a tres variables: la temperatura, la velocidad de avance y la presión del rodillo.
Mantener una calidad óptima de la soldadura es esencial para garantizar que las juntas sean tan resistentes como los propios materiales de base, o incluso más. Cuando alguno de estos parámetros se desvía, la integridad de la junta se ve afectada. El objetivo es prevenir estos problemas durante la puesta a punto, en lugar de detectarlos una vez iniciada la producción.
Problema 1: Quemadura o fundición excesiva
Causa: La temperatura de la cuña es demasiado alta en relación con la velocidad de desplazamiento, o hay material atascado debajo de la cuña.
Solución: Reduzca la temperatura de la cuña o aumente la velocidad de desplazamiento. Nunca detenga la máquina mientras la cuña caliente siga en contacto con el material.
Problema 2: Costura fría — Unión débil o incompleta
Causa: Temperatura insuficiente, velocidad de desplazamiento excesiva o presión del rodillo inadecuada.
Solución: Realice pruebas de desprendimiento antes de la producción para verificar que la combinación de temperatura, velocidad y presión sea la correcta.
Problema 3: Deslizamiento del material y desviación de la costura
Causa: Herramientas de guía inadecuadas o tensión de avance desigual.
Solución: Comprueba la alineación y la tensión durante la configuración de la máquina antes de iniciar la primera pasada de soldadura.
Problema 4: Oscilación de la película delgada y distorsión de los bordes
Causa: Corriente de aire ambiental o configuración incorrecta.
Solución: La soldadura con cuña caliente reduce de por sí las perturbaciones del flujo de aire en comparación con la soldadura por aire caliente, lo que la hace ideal para películas finas cuando se configura correctamente.
Problema 5: Fallos en la prueba de presión del canal de doble vía
Causa: Colocación desalineada de la cuña doble o presión desigual del rodillo.
Solución: Realizar comprobaciones de alineación antes de la producción y documentar los resultados de las pruebas de presión para cada segmento de junta.
Aplicaciones de la soldadura por cuña caliente: sectores y productos finales
La soldadura por cuña caliente se utiliza principalmente en dos entornos: la fabricación industrial a gran escala y instalaciones de campo a gran escala.
Su combinación de velocidad de soldadura, portabilidad y una infraestructura operativa mínima la convierte en una de las tecnologías de soldadura de termoplásticos más eficientes para la producción de juntas largas.
Entre sus aplicaciones más comunes se incluyen:
- Revestimientos de geomembranas y sistemas de contención medioambiental
- Revestimientos para piscinas
- Depósitos y depósitos de almacenamiento flexibles
- Vertederos y revestimientos de vertederos
- Tratamiento de aguas residuales y contención de aguas residuales
- Infraestructuras de conservación y gestión del agua
- Túneles e impermeabilización de túneles
- Construcción de tejados y membranas impermeabilizantes
- Toldos para camiones y fundas de transporte
- Capotas para descapotables y fundas para automóviles
- Proyectos de minería química y protección del medio ambiente
- Lonas y cubiertas industriales
- Carpas y estructuras arquitectónicas de tela
- Estructuras hinchables y productos inflables
- Lonas para camiones y fundas protectoras
- Fabricación de carteles y pancartas
La soldadura por cuña caliente es una opción muy utilizada y una solución versátil para unir materiales termoplásticos y tejidos recubiertos en aplicaciones sobre el terreno, incluidas superficies blandas o irregulares. El proceso resulta especialmente eficaz para crear sellados impermeables y herméticos, fundamentales en aplicaciones como revestimientos de piscinas, depósitos y sistemas de contención. Permite crear uniones resistentes, sólidas y duraderas, con una resistencia igual o superior a la de los materiales de base, lo que lo hace idóneo para la fabricación de productos industriales, medioambientales y dispositivos médicos de alta exigencia.
La soldadura por cuña caliente se utiliza en la fabricación de depósitos de almacenamiento de agua, bolsas de almacenamiento de combustible, revestimientos para sistemas de riego, toldos para camiones, capotas de descapotables y fundas protectoras. Esta tecnología también se emplea en obras con geomembranas, construcción de túneles, cubiertas de edificios y aplicaciones de minería química. Es fundamental para la fabricación de productos críticos de contención de fluidos en la industria médica, como bolsas para perfusión intravenosa y recipientes de almacenamiento de sangre. En aplicaciones aeroespaciales, la soldadura por cuña caliente contribuye a la eficiencia energética al tiempo que garantiza el cumplimiento de normas de seguridad fundamentales.
Las costuras soldadas con cuña caliente ofrecen una estanqueidad que las costuras cosidas no pueden igualar, lo cual es fundamental para aplicaciones como los revestimientos de piscinas. Este proceso resulta eficaz para crear sellados resistentes, estancos al agua y herméticos para una gran variedad de materiales, incluidos los plásticos y los sintéticos.
Por qué los fabricantes eligen Miller Weldmaster la soldadura por cuña caliente
Miller Weldmaster una de las gamas más completas de equipos de soldadura por cuña caliente del mercado, desde soldadoras portátiles de mano diseñadas para la instalación de geomembranas sobre el terreno hasta sistemas automatizados de cabezal móvil utilizados en la producción industrial a gran escala.
Lo que distingue el Miller Weldmaster es que la evaluación de la aplicación se realiza antes de recomendar el equipo, lo que garantiza que los clientes reciban la configuración adecuada para sus materiales, su entorno de producción y sus requisitos de soldadura.
- Enfoque centrado en la aplicación:
Los equipos de ingeniería evalúan los materiales, la geometría de las juntas y los requisitos de producción antes de recomendar el equipo. - Gama completa de configuraciones: las soluciones abarcan sistemas de soldadura portátiles, fijos, móviles y de doble vía.
- Asistencia posventa: La formación, el servicio técnico y la optimización de procesos contribuyen al rendimiento de la producción a largo plazo.
